250UPL, 450UPL超精密金刚石加工机床

产品简介

穆尔纳米技术公司(Moore Nanotechnology Systems)的250UPL超精密数控金刚石加工机床专门用于加工光学镜头、反射镜、模具、自由曲面光学部件等。主要适用于直径小于350mm的零件的精密加工。

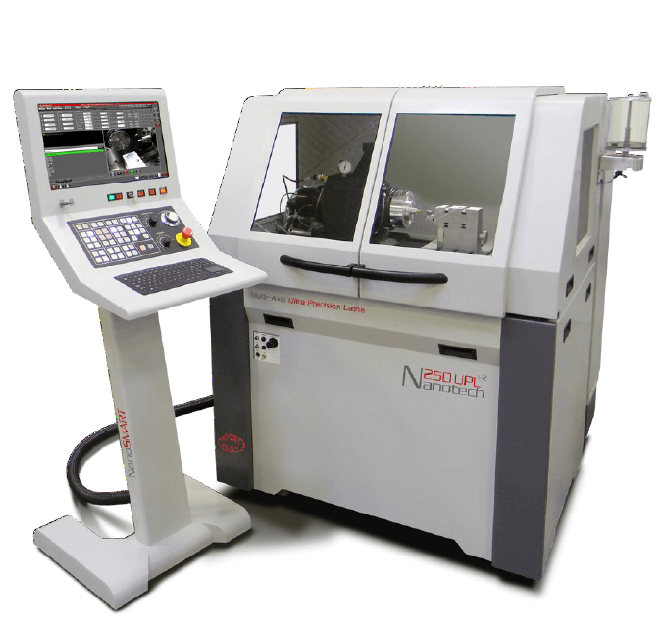

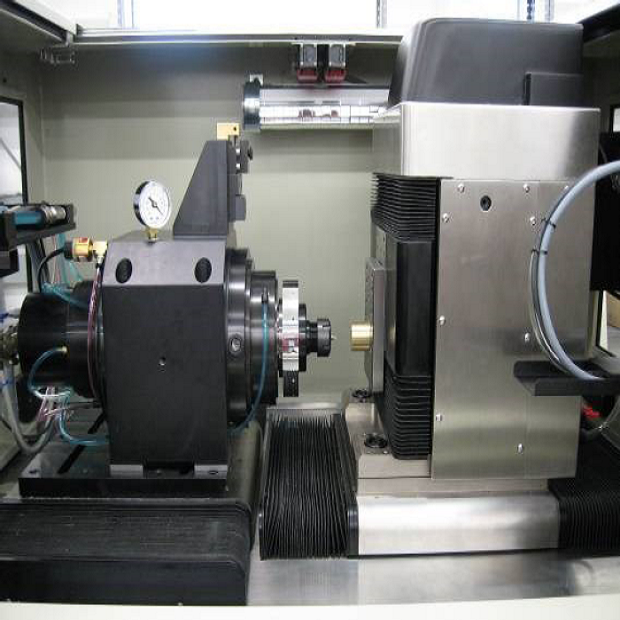

250UPL超精密车床

250UPL可以快速加工各种球面和非球面的部件,表面光洁度可达到纳米级别,外形精度可达到亚微米级。250UPL机床X轴和Z轴的行程为200mm,标准回转能力为250mm。可选旋转工作台B、C轴以实现四轴联动。选择主轴C轴运动控制时,可以通过慢刀伺服系统(S3)加工环形圆纹曲面、双圆锥和自由曲面工件。

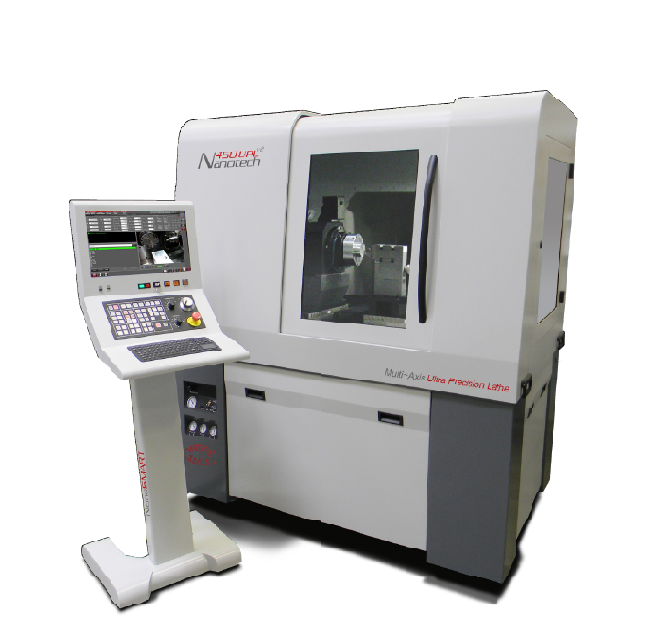

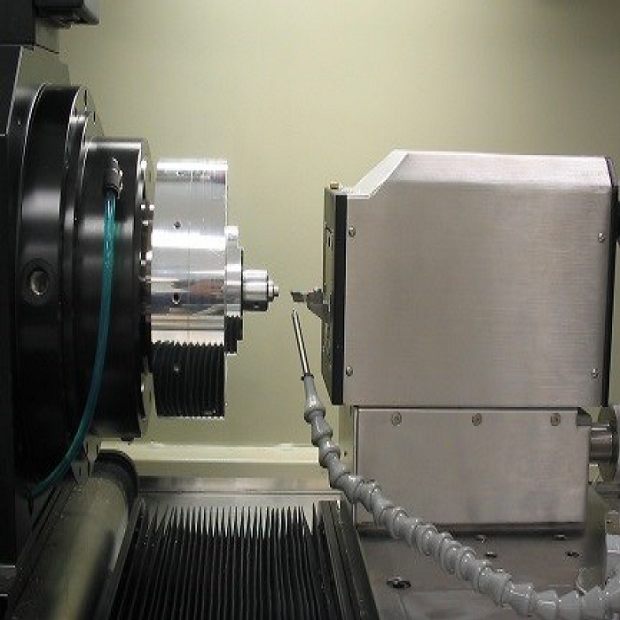

450UPL超精密车床

450UPL超精密车床具有更强加工能力,适用于单点金刚石加工和对光学部件的定点微磨削。450UPL的可用于光学、航空航天、国防、电子消费品、轴承、计算机行业等。回转能力为450mm,可以根据客户需求提高。可选B、C旋转轴以实现四轴联动。选择主轴C轴运动控制时,可以通过慢刀伺服系统(S3)加工环形圆纹曲面、双圆锥、离轴非球面和自由曲面。

产品描述

穆尔纳米技术公司的慢刀伺服系统与栅式加工相比,可以极大减少加工时间,易于安装和使用。加工部件的表面光洁度和形状精度与回转对称的金刚石加工部件相当。

技术参数

主机 系统配置
最大加工范围



床身结构



隔震装置

计算机配置
控制系统
编程分辨率


超精密2,3 或4 轴CNC 机床,“T”型布局
250UPLV2:直径300mm x 长200mm(选配B 轴时候加工口径为150mm)
450UPLV2:直径450mm x 长300mm(选配B 轴时候加工口径为200mm)
250UPLV2:整体式复合大理石–整合有加工冷却液回收槽
450UPLV2:整体复合环氧树脂花岗岩–一体化冷却槽和嵌入碳素纤维加固
优化空气隔震系统。可选配自动调平阻尼式空气隔震系统
Intel i5 2.4GHz处理器64位,Windows7专业版
Delta Tau系统,嵌入式1GHz,64位运动控制器
线性分辨率0.01 nm / 角度分辨率0.0000001°



主轴 类型
主轴恒温冷却


中心热稳定的重复性。
转速范围
加工口径
承载能力(径向)

承载能力(轴向)
径向刚性(鼻端)
轴向刚性
驱动系统
运动精度
专利耐撞击多孔石墨涂层空气轴承
通过闭环控制冷水机,提供温度控制循环冷却水,透过环绕在空气轴承主轴的马达和轴颈管道进行冷却,以达到维持主轴和刀具
带有控制精度为±0.5°F的内置PID控制器。
50 至10,000 rpm(双向)
250UPLV2:300mm 450UPLV2:450mm
85 Kg @ 7bar (185 lbs @ 100psi.) / 102 Kg @ 10bar (225 lbs @ 145psi.) @ 鼻端
180 Kg @ 7bar (397 lbs @ 100psi.) @ 鼻端
130 N/um @ 7bar (743,000 lbs/in @ 100psi)
438 N/um @ 7bar (2,500,000 lbs/in @ 100psi)
无刷直流电机
轴向: ≤ 12.5 nm 径向: ≤ 12.5 nm
线性轴 X Z Y (垂直)-- 选配
类型
行程


驱动系统
反馈类型
反馈分辨率
进给速度 (最大)
直线度


静压油装置

全约束油静压,闭式导轨
250UPLV2:200mm 250UPLV2:200mm
450UPLV2:350mm 450UPLV2:300mm
无刷直流直线电机
激光全息线性光栅尺
0.0084 nm
4500mm/min
250UPLV2:全行程 0.2µm
450UPLV2:全行程 0.3µm
紧凑,低流量,低压系统,配备封闭式循环伺服控制以及减少油泵波动的压力增量器
另配置空气轴承适应控制器
250UPLV2:100mm
450UPLV2:100mm
无刷直流直线电机
激光全息线性光栅尺
0.0084 nm
1500mm/min
250UPLV2:全行程 0.2µm
450UPLV2:全行程 0.2µm
紧凑,低流量,低压系统,配备封闭式循环伺服控制以及减少油泵波动的压力增量器


选配旋转轴 B C(主轴选配)
类型

行程
驱动系统
轴向刚性

径向刚性 (鼻端)

定位精度
反馈分辨率
最大速度 (定位模式)
运动精度


250UPLV2:空气轴承沟槽补偿
450UPLV2:油静压轴承
360° (双向)
无刷直流电机
250UPLV2:280 N/µm
450UPLV2:875 N/µm
250UPLV2:100 N/µm
450UPLV2:260 N/µm
± 1.0 弧秒(经补偿)
0.005 弧秒
50 rpm
250UPLV2:轴向: ≤ 0.05µm 径向:≤0.05µm
450UPLV2:轴向: ≤ 0.1µm 径向:≤0.1µm
250UPLV2:多孔石墨涂层空气轴承
450UPLV2:多孔石墨涂层空气轴承
360° (双向)
无刷直流电机
详见上述主轴指标

详见上述主轴指标

± 1.0 弧秒(经补偿)
0.01 弧秒
3,000 rpm
250UPLV2:轴向: ≤ 12.5µm 径向: ≤ 12.5µm
450UPLV2:轴向: ≤ 12.5µm 径向: ≤ 12.5µm
其他 应用要求 为优化车削结果,热稳定性应被控制在±0.5°C (±1.0°F)以内
压缩空气要求 气压:7 to 10 bar (100 – 145 psi)280 升/分钟过滤10 μm 以上微粒干燥至 10°C 压力露点
供电要求 250UPLV2: 230 VAC; 50 / 60hz; 1 Phase(35 amp) (可按需配置为三相)
450UPLV2: 208 - 480 VAC; 50 / 60hz; 3
Phase (11kVA)
占地空间 250UPLV2:1.5m宽x1.3m长x1.6m高,约1,500Kg
450UPLV2:1.8m宽x1.8m长x2m高,约2,650Kg

注: 上述指标因产品和技术的持续发展而发生改变时,恕不能及时通知。

      更多产品信息、技术参数可下载文件获取。

Available models
线性轴
Y (垂直)-- 选配
类型
全约束油静压,闭式导轨,并配置空气轴承适应控制器,用于平衡重力和不同的负载
行程
250UPLV2:100mm 450UPLV2:100mm
驱动系统
无刷直流直线电机
反馈类型
激光全息线性光栅尺
反馈分辨率
0.0084 nm
进给速度 (最大)
1500mm/min
直线度
250UPLV2:全行程0.2μm 450UPLV2:全行程0.2μm
静压油装置
静压油装置 紧凑,低流量,低压系统,配备封闭式循环伺服控制以及减少油泵波动的压力增量器
选配旋转轴
B
类型
250UPLV2:空气轴承沟槽补偿 450UPLV2:油静压轴承
行程
360° (双向)
驱动系统
无刷直流电机
轴向刚性
250UPLV2:280 N/μm 450UPLV2:875 N/μm
径向刚性 (鼻端)
250UPLV2:100 N/μm 450UPLV2:260 N/μm
定位精度
± 1.0 弧秒(经补偿)
反馈分辨率
0.005 弧秒
最大速度 (定位模式)
50 rpm
运动精度
250UPLV2:轴向: ≤ 0.05μm 径向: ≤ 0.05μm 450UPLV2:轴向: ≤ 0.1μm 径向: ≤ 0.1μm

主要特点

● 专利耐撞击多孔石墨涂层空气主轴–全转速范围内主轴跳动小于12.5纳米,C轴反馈分辨率为0.01弧秒;
● 业界领先的激光全息线性光栅尺,反馈分辨率8.4皮米;
● 整体式复合大理石床身结构,紧凑型空间设计,优化空气隔震系统(可选配自动调平阻尼式空气隔震系统),提高热稳定性和减震性;
● 全约束式油静压导轨,提供光滑、高刚性和高减震能力的线性运动性能;
● Delta Tau控制软件 – 程序预读能力40,000句;
● 通过网络可进行实时设备监控以及远程操作控制;
● 业界首款触摸屏操作界面,应用了大量新功能,其中包括运行程序文件大小:最高可达5GB;
● 可选配件:垂直Y轴,旋转工作台B轴,主轴内置任意定位控制C轴,微磨削以及微铣磨附件,快刀伺服系统,光学对刀仪,喷雾式冷却系统,真空卡盘,微调式刀座,NanoCAM 2D非球面光学元件编程软件,机床在线测量和误差补偿系统(WECS),以及温控系统。
