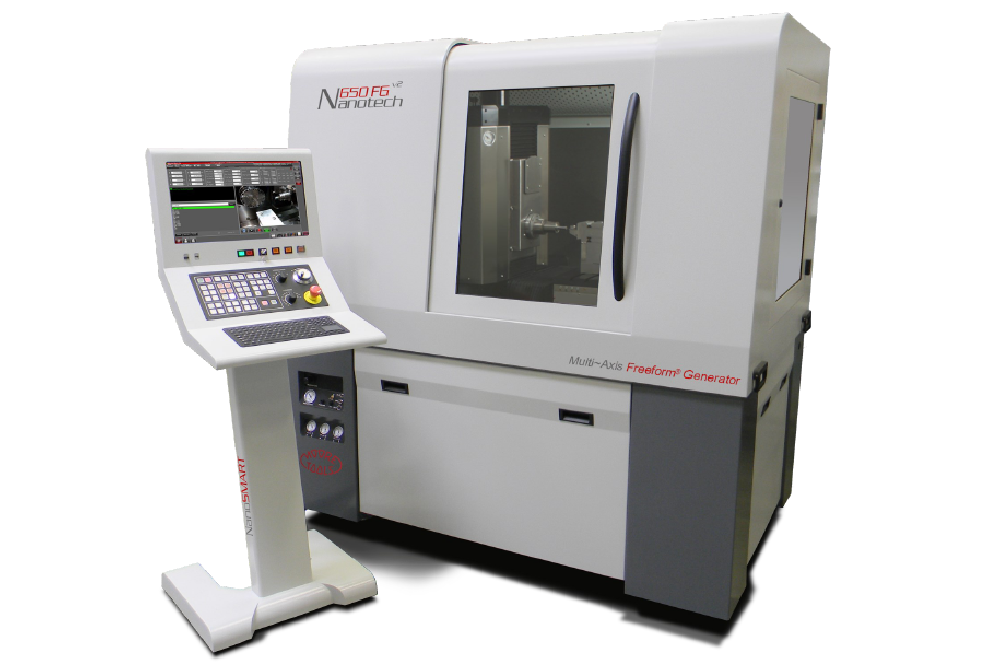

650FGv2全功能自由曲面加工机

产品简介

我们最新一代的真船机已经在世界范围内被证明是最灵活、精确和用户友好的超精密自由曲面金刚石车削系统。与最低的三精密线性X,Y,和Z轴,通过可选的650fgv2是B和C旋转轴扩展到五轴系统。与主要工作主轴集中集成油静压轴架内,先进的加工方法,如线性衍射和任意多边形栅格飞切,微棱镜的光学结构,非球面透镜阵列微铣削以及Slow Slide Servo(S3)加工型、双锥的表面都是可以实现的。

机械设计

本机采用相同的有限元优化基础结构作为我们的450uplv2,但主要的区别一个垂直油静压轴内的主要工作轴对称综合。650fgv2功能独立的静压轴承箱式滑动方式对X,Y,Z轴采用直线电机驱动的线性,提供动态刚性和阻尼运动。我们种主轴安装技术结合温度控制溶液循环在电机和轴承标准闭环制冷机,提高了系统的长期热稳定性。

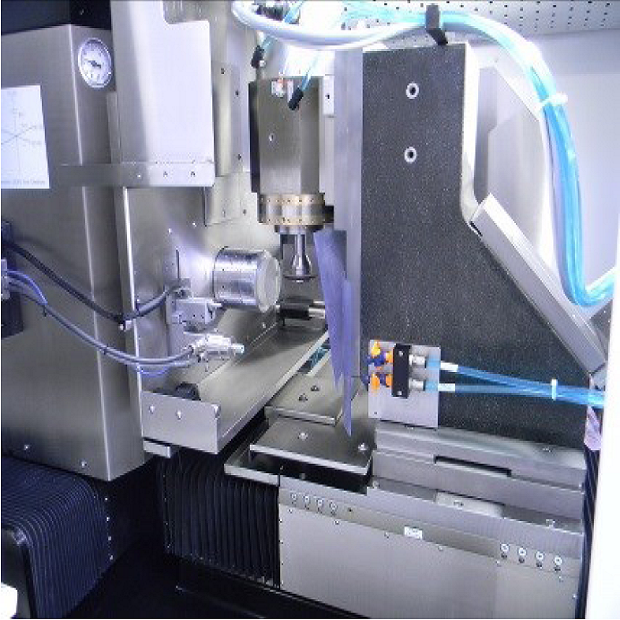

独特的Y轴的设计

采用双直线电机和自适应控制,槽补偿可变负载到85kg最优伺服控制空气轴承平衡组件(185磅@ 100psi)甚至与Y轴的活性。随着工作主轴的对称性,Y轴的整体环刚度,减少阿贝误差,并证明在漫长的光栅加工周期的热稳定性是无与伦比的行业。(见特点的小册子)

产品描述



NanoSMART® Windows Based Interactive HMI Control System


一个64位高速Delta Tau powerpmac运动控制器与纳米技术的触摸、滑动手势的人机界面。可定制的22“宽屏幕可以通过向左或向右滑动从主屏幕。处理5GB程序文件大小的能力,快4倍的处理速度,远程诊断和领导8pm反馈分辨率相结合,使新科技650fgv2最用户友好的高性能多轴车削系统。我们欢迎您亲自体验不同之处!



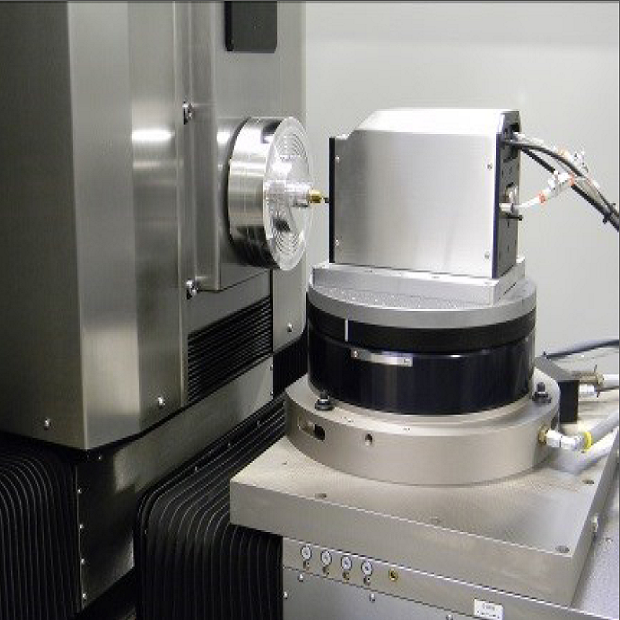

独有的“抗冲击”的空气轴承主轴


这种理想的中心安装的推力板设计,为重载和高吞吐量的应用,包括独特的多孔石墨的耐久性好处。运动精度是保证小于12.5nm在10000转/分钟的速度范围内的长期热稳定性总液体冷却。

主机参数

系统配置 超精密3,4 或5 轴CNC 机床,用于同轴非球面和螺旋表面车削加工,慢刀伺服(旋转式)进行自由曲面加工,栅式飞刀技术进行自由曲面、线性衍射面以及光学棱形结构的加工
最大加工范围 直径650mm x 长300mm(可定制更大的加工口径)
床身结构 整体式复合聚合物花岗岩,内置冷却槽,具有极好的热稳定性
隔震装置 优化空气隔震系统。可选配自动调平阻尼式空气隔震系统
计算机配置 Intel i5 2.4 GHz 处理器,64 位Windows 7 专业版,16G 内存,10/100/1000 以太网接口,CD-RW / DVD 光驱以及500GB 硬盘,22”多点触摸屏,USB 接口
控制系统 Delta Tau 系统,嵌入式1GHz, 64 位运动控制器, Nanotech 新触控操作界面,基于Windows 7 环境
编程分辨率 线性分辨率0.01 nm / 角度分辨率0.0000001°
性能展示 材料 – 高纯度铝合金 (所有精度的测量同一个元件的同一表面)
面型精度(P-V): ≤ 0.1μm / 75mm 口径,,250mm 曲率半径凸球面.
表面粗糙度(Ra): ≤ 3.0 nm(测试元件在X-Z 和Y-Z 面车削)
主轴类型 专利耐撞击多孔石墨涂层空气轴承
主轴恒温冷却 通过闭环控制冷水机,提供温度控制循环冷却水,透过环绕在空气轴承主轴的马达和轴颈管道进行冷却,以达到维持主轴和刀具中心热稳定的重复性。冷水机带有控制精度为±0.5°F 的内置PID 控制器。
安装 嵌入式安装于Y 轴托架,以增强外圈刚性并降低热增长。主轴轴心安装于绝热外壳内以增强热稳定性
转速范围 50 至10,000 rpm(双向)
加工口径 650mm

注: 上述指标因产品和技术的持续发展而发生改变时,恕不能及时通知。

      更多产品信息、技术参数可下载文件获取。

产品特点

● 适用于同轴非球面和螺旋表面车削加工,慢刀伺服(旋转式)进行自由曲面加工,栅式飞刀技术进行自由曲面、线性衍射面以及光学棱形结构加工
● 专利耐撞击多孔石墨涂层空气主轴 – 全转速范围内主轴跳动小于12.5纳米,C轴反馈分辨率为0.01弧秒;
● 业界领先的激光全息线性光栅尺,反馈分辨率8皮米;
● 标准加工口径650mm,可定制更大加工口径
● 优化空气隔震系统(可选配自动调平阻尼式空气隔震系统),全约束式油静压导轨,X轴行程350mm,Z轴行程300mm,Y轴垂直行程150mm;
● Delta Tau控制软件 – 程序预读能力40,000句;
● 通过网络可进行实时设备监控以及远程操作控制;
● 业界首款触摸屏操作界面,应用了大量新功能,其中包括运行程序文件大小:最高可达5GB;
● 可选配件:旋转工作台B轴,主轴内置任意定位控制C轴,微磨削以及微铣磨附件,快刀伺服系统,光学对刀仪,喷雾式冷却系统,真空卡盘,微调式刀座,NanoCAM 2D非球面光学元件编程软件,机床在线测量和误差补偿系统(WECS),以及温控系统。

  • 航空航天
  • 汽車
  • 模具
  • 电子元器件
  • 机械制造
  • 医药
  • 矿业与矿产
  • 燃油与天然气
  • 半导体,太阳能和电子
  • 造船
