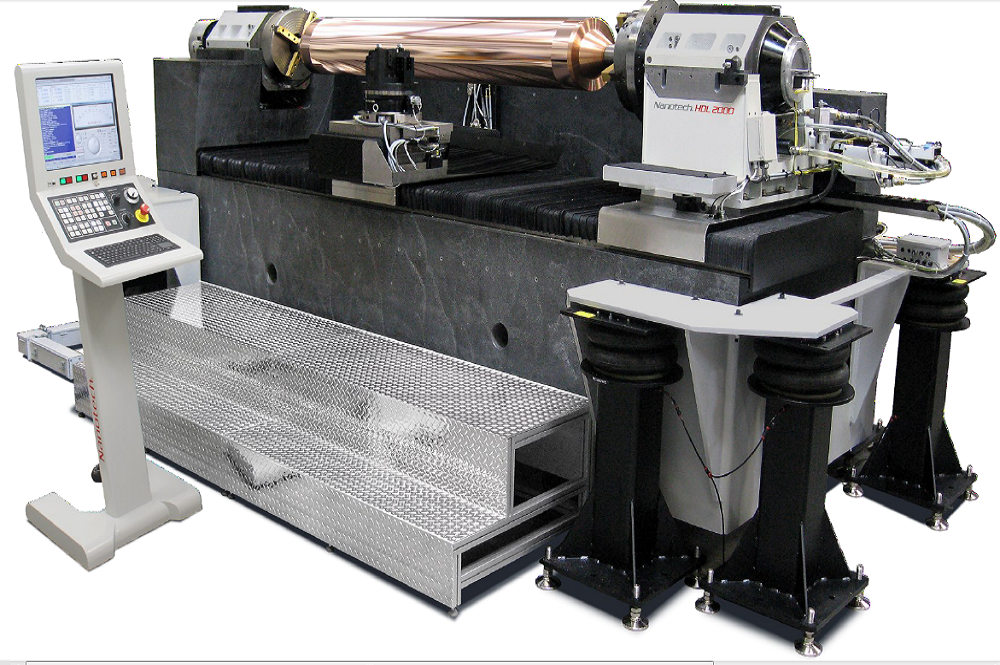

穆尔集团纳米技术公司 (Moore Nanotechnology Systems)的HDL2000系列超精密光学鼓形滚轮加工车床包括HDL2000和HDL2000-HD两个型号,广泛应用于光电领域,如LCD、电脑液晶显示屏中的增光板磨模具等。HDL2000(1.8m-2.0m)光洁度Ra:10纳米,全程直线度:2微米。 HDL2000系列超精密光学鼓形滚轮加工车床是超大屏幕液晶显示电视塑料屏幕模具加工专用机床,有利于提高液晶屏幕的亮度,增大视角。目前可生产的最大屏幕尺寸是82英寸(2050毫米)。

20121203_NanotechHDL-2000_LG

产品简介

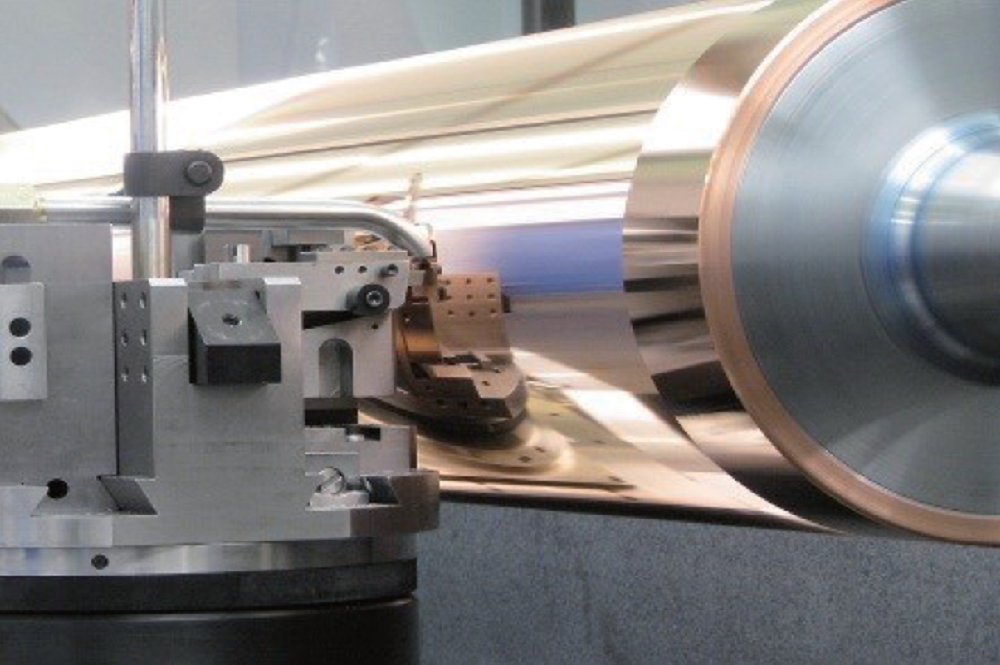

穆尔集团纳米技术公司 (Moore Nanotechnology Systems)的HDL2000系列超精密光学鼓形滚轮加工车床包括HDL2000和HDL2000-HD两个型号,广泛应用于光电领域,如LCD、电脑液晶显示屏中的增光板磨模具等。HDL2000(1.8m-2.0m)光洁度Ra:10纳米,全程直线度:2微米。
HDL2000系列超精密光学鼓形滚轮加工车床是超大屏幕液晶显示电视塑料屏幕模具加工专用机床,有利于提高液晶屏幕的亮度,增大视角。目前可生产的最大屏幕尺寸是82英寸(2050毫米)。

机床特性

  • PC兼容CNC运动控制器及Windows XP操作系统,编程分辨率1纳米(0.04μ”)

  • 线性解码器/玻璃刻度位移反馈系统,X轴分辨率34皮米(0.034纳米);Z轴分辨率1纳米;W轴分辨率100纳米

  • 可编程CNC控制W轴,合成“NanoLock”液压刹车系统(在加工过程中提供最大尾架刚性,保证灵活快速的机床安装)

  • 天然大理石基座,热稳定性和减震性能十分出色

  • 箱式油静压轴承滑轨,提供光滑、高刚性和出色减震能力的线性运动性能

  • 高频率线性电机控制器,利于提高表面质量,并使维护简易化

  • 独有的油静压主轴箱(带C轴)和尾架套筒;液体冷却以提高热稳定性

  • 选配项包括:旋转工作台B轴,快刀伺服系统,对刀用光学工具,空气温控系统,NanoTEMP热量监控系统,NanoBalance动平衡软件、喷雾冷却系统、真空切屑收集系统

技术参数

主机

描述

加工能力(HDL2000)

直径500mm X 长2600mm, 2000mm光学(切削)加工区, 最大重量1800Kg

加工能力(HDL2000-HD)

直径600mm X 长2600mm, 2000mm光学(切削)加工区, 最大重量3000Kg

基本架构

天然大理石

隔振装置

配置自水平系统的空气隔振

控制系统

Delta Tau系统

编程分辨率

线性分辨率1 nanometer / 角度分辨率0.0001°

主轴箱主轴

描述

类型

Moore, Oil Hydrostatic穆尔,油静压

液体冷却 (标准)

置于静压轴承内的致冷通道进行连续式流动循环控温。使用整合了PID控制器的主动式热稳定系统(ATMS),采用液态进行热交换和致冷源。

转速范围

C轴0-300rpm, 双向转动,主轴0-300rpm(HDL2000-HD可达400rpm)

轴向刚性

350 N/um

径向刚性 (顶部)

875 N/um

驱动系统

直流式无刷电机

运动精度 (@100rpm)

轴向: 小于等于 100 纳米
径向: 小于等于100 纳米

C轴定位分辨率

0.000005°(0.019弧度秒)

尾架主轴

描述

类型

Moore, Oil Hydrostatic穆尔,油静压

液体冷却 (标准)

置于静压轴承内的致冷通道进行连续式流动循环控温。使用整合了PID控制器的主动式热稳定系统(ATMS),采用液态进行热交换和致冷源。

轴向刚性(顶端)

875Nm

主轴线性行程

50mm (2’’)

线性轴

X

Z

W (尾架)

类型

全约束式油静压,箱式滑块

全约束式油静压,箱式滑块

全约束式油静压,箱式滑块

行程

350mm

2100mm

2000mm

驱动系统

Brushless DC Linear Motor

Brushless DC Linear Motor

Brushless DC Linear Motor

反馈类型

激光全息线性刻度尺

激光全息线性刻度尺

激光全息线性刻度尺

反馈分辨率

0.034 纳米

1.0纳米

100 纳米

反馈速度(最大)

4500mm/min

20000mm/min

500mm/min

直线度

全程0.75µm

1.0µm/500mm

--

静压油供给

紧凑式,低流量,低压系统,配备封闭式循环伺服控制以及使气泵脉动最小化的压力积蓄装置

紧凑式,低流量,低压系统,配备封闭式循环伺服控制以及使气泵脉动最小化的压力积蓄装置

紧凑式,低流量,低压系统,配备封闭式循环伺服控制以及使气泵脉动最小化的压力积蓄装置

尺寸和重量


尺寸

5.9m 宽 x 5.3m 长 x 2.0m 高

重量

26000 Kg (HDL2000-HD为29000Kg)

注: 上述指标因产品和技术的持续发展而发生改变时,恕不能及时另行通知。
